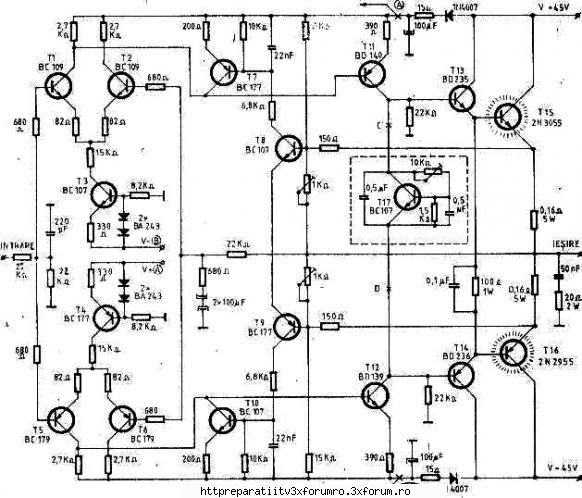

statie 1Pasionaţilor electronişti avansaţi, amatori de instalaţii HI-FI le propunem o schemă care corespunde exigenţelor celor mai severe privind puterea, răspunsul īn frecvenţă, distorsiunile.
Spre deosebire de schemele clasice, cea propusă prezintă cīteva particularităţi.
Cea mai importantă dintre ele constă īn faptul că etajul de intrare este construit din două etaje diferenţiale specializate, unul pentru fiecare alternanţă (pozitivă şi negativă .
Pentru micşorarea distorsiunilor, ele sīnt alimentate fiecare din cīte un generator de curent.
O altă particularitate a schemei constă in protecţia la suprasarcină. Spre deosebire de schemele obişnuite, care īn caz de suprasarcină acţionează asupra tranzistoarelor finale sau prefinale, schema prezentată, īn caz de suprasarcină (scurtcircuit accidental pe ieşire, arderea unuia dintre tranzistoarele finale), acţionează asupra etajului de intrare īn sensul blocării primului tranzistor din fiecare etaj diferenţial.
De asemenea, schema prezintă un regim sigur de pornire - oprire, fără salturi bruşte ale tensiunii de ieşire şi un randament foarte bun, de cca 75%.
Reglajele amplificatorului sīnt obişnuite şi nu ridică probleme speciale.
Din potenţiometrul semireglabil de 10 Kohm se ajustează curentul de mers īn gol īn felul următor: se injectează la intrare un semnal sinusoidal cu frecventa de 20 kHz şi cu un nivel de 700 mVvv, ceea ce corespunde la ieşire unei tensiuni de 75 Vvv. Se vizualizează semnalul pe osciloscop şi se manevrează semireglabilul astfel īncīt distorsiunile de crossover (racordare) să fie minime.
Din potenţiometrele semireglabile de 1 Kohm se reglează protecţia astfel ca ea să acţioneze īn cazul conectării la ieşire a unei rezistenţe de sarcină de 2 ohm.
Se recomandă ca tranzistorul din superdiodă (T17) să fie montat pe radiator īmpreună cu tranzistoarele finale (T15 - T16). Rezistenţele sīnt toate de 0,25-0,5 W, cu excepţia celor notate pe schemă.
Puterea de ieşire (8 ohm) 100 W
Răspunsul īn frecvenţă (0 dB) 10 Hz - 100 kHz
Distorsiunile armonice (THD) (100 W) 0,003%
Raportul semnal/zgomot 90 dB
Impedanţa de intrare 2 7 Kohm
Tensiunea de intrare pentru 100 W 0,775 V (,,0" dB)
Tensiunea de alimentare ±45 V
Curentul de alimentare 1,5 A
Randamentul 75%
100w
