Am tv-ul specificat in topic sasiu AnubisAAC, la care dupa ce am rezolvat o problema avuta la sursa care nu asigura tensiunea de 95v constanta, ma confrunt cu o alta problema si anume tensiunea de start pe pinul 12 al TDA4504 nu urca mai mult de 6v, cand normal ar trebui sa fie 12v. Am lasat in aer pinul 12 si tensiunea de start este normala si se mentine la 12v. Masurata rezistenta pinului fata de masa este infinita intr-un sens si 350ohmi(dioda) in celalalt sens, deci pinul nu este in scurt fata de masa. Intrebarea mea este pentru cine stie daca este posibil ca integratul TDA4504 sa fie defect partial si sa-l inlocuiesc. Mentionez ca am alimentat separat pinul 8 dupa ce am deconectat colectorul tranzistorului BUT11AF (indicatie aflata intr-o revista de specialitate), situatie in care in baza BUT au aparut impulsurile de comanda.
_______________________________________
nu te grabi daca vrei sa descoperi relele
|
|
| pus acum 11 ani |
|
paun_nl
Administrator
 Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
vezi filtraj si dioda redresoare,ci nu este defect
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 11 ani |
|
mihaib
Handyman
Din: Bucuresti
Inregistrat: acum 12 ani
Postari: 45
|
|
Va multumesc pentru raspuns, este adevarat ca nu am verificat filtrajul atata timp cat tensiunea de start apare cu pinul 12 de la TDA4504 deconectat. Am sa verific si va tin la curent cu ce am depistat. Am mai fost sfatuit de alti colegi sa inlocuiesc traful de linii ca defectarea acestuia duce la acesta manifestare si este un deranjament destul de frecvent la acest sasiu. Duneavoastra ati intampinat aceste probleme cand ati depanat sasiul AnubisAAC? (asta in cazul in care v-ati confruntat cu el) Am incercat sa atasez manualul service al sasiului, dar nu am reusit.
_______________________________________
nu te grabi daca vrei sa descoperi relele
|
|
| pus acum 11 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
incercati sa faceti ce v-am spus in prima faza
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 11 ani |
|
mihaib
Handyman
Din: Bucuresti
Inregistrat: acum 12 ani
Postari: 45
|
|
Nu v-am uitat, dar intre timp a aparut un alt televizor in regim de urgenta. Dupa ce ma intorc la Philips va tin la curent cu ce am facut.
_______________________________________
nu te grabi daca vrei sa descoperi relele
|
|
| pus acum 11 ani |
|
mihaib
Handyman
Din: Bucuresti
Inregistrat: acum 12 ani
Postari: 45
|
|
Am revenit la acest tv. Am inlocuit dioda redresoare BYD34J, filtrajul de 47uF, condensatorul 2370 de 33uF, dioda 6370, circuitul integrat TDA4504B, traful de linii si totusi nimic, tensiunea pe pinul 12 al TDA4504 nu vrea sa urce mai mult de 6v, dar urca la 12v fara integrat (am pus un soclu). Ce ma mai sfatuiti?
_______________________________________
nu te grabi daca vrei sa descoperi relele
|
|
| pus acum 11 ani |
|
mihaib
Handyman
Din: Bucuresti
Inregistrat: acum 12 ani
Postari: 45
|
|
Am revenit la acest tv. Am inlocuit dioda redresoare BYD34J, filtrajul de 47uF, condensatorul 2370 de 33uF, dioda 6370, circuitul integrat TDA4504B, traful de linii si totusi nimic, tensiunea pe pinul 12 al TDA4504 nu vrea sa urce mai mult de 6v, dar urca la 12v fara integrat (am pus un soclu). Ce ma mai sfatuiti?
_______________________________________
nu te grabi daca vrei sa descoperi relele
|
|
| pus acum 11 ani |
|
mihaib
Handyman
Din: Bucuresti
Inregistrat: acum 12 ani
Postari: 45
|
|

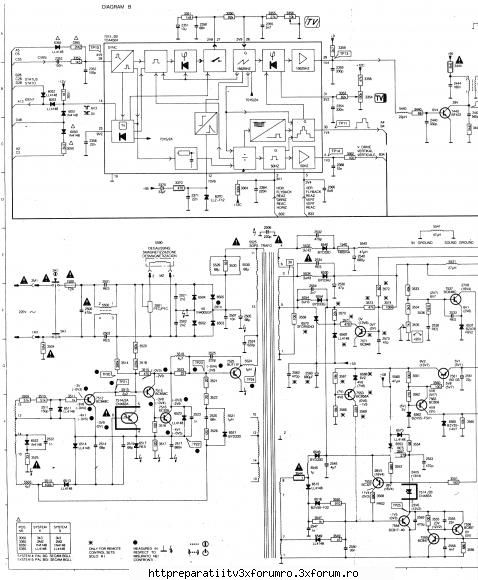

Am incercat sa fortez startul cu o tensiune exterioara de 12v pe pinul 12 al TDA4504 si am reusit dar dupa ce am scos consumatorii din secundarul trafului de linii. Acum ramane sa vad unde este un consum mare eu banuind un scurt. Are cineva idee cum arata bobina 5531 de 27microH? Eu am aici o rezistenta de 1w acoperita cu pasta ceramica gri marcata in codul culorilor astfel: maro-negru-negru-negru-maro-negru si nu o pot masura. Cu toti consumatorii conectati in secundarul trafului linii, dupa cateva secunde cand fortez startul iese fum si tensiunea dupa ea in loc de 95v este 45v.
63.9KB
_______________________________________
nu te grabi daca vrei sa descoperi relele
|
|
| pus acum 11 ani |
|
mihaib
Handyman
Din: Bucuresti
Inregistrat: acum 12 ani
Postari: 45
|
|
Este adevarat nu a fost nici integratul nici traful de linii. Am inlocuit electroliticii din filtraj din secundar, am refacut lipiturile la componentele smd din zona trafului linii dar in final a fost C2404. Acesta numai masurat pe ESR-metru arata ca este defect. Multumiri celor care m-au ajutat.
