FAN 7317 PIN 3 LA MASA
TL5001 5-la-sol scurt-circuit
TL1451-15-sol scurt-circuit
TL5451-15-sol scurt-circuit
BA9741-15-sol scurt-circuit
BA9743-15-sol scurt-circuit
MB3775 15-la-sol scurt-circuit
AT1741 15-la-sol scurt-circuit
AT1380 2-la-sol scurt-circuit
KA7500 1 și 16 la sol scurt-circuit
TL494 1 și 16 la sol scurt-circuit
FA3629 15 și 16 vor condensator extern scurt-circuit
FA3630 7 și 10-la-sol scurt-circuit
OZ960 OZ962 2-la-sol scurt-circuit
OZ965 4-a-sol scurt-circuit
OZ9RR 8-a-sol scurt-circuit
BIT3101 2 și aspirație 15-pini aer
BIT3102 5 golirea pini
BIT3105 4 pini de aspirare a aerului
BIT3106 4-pini și 27 de aspirare a aerului
BIT3107 4 pini de aspirare a aerului
BIT3193 15 pini de aspirare a aerului
AAT1100 8-a-sol scurt-circuit
AAT1107 15-la-sol scurt-circuit
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
OZ99361 pin 1 in aer
FAN 7310-pin 1 la masa
SEM2005-pin 3 in aer sau o dioda cu catodul la masa pe pin 1
UBA2072-PIN 3 LA MASA
BD9897-pin 23 alimentat din 3.3v in serie cu o dioda
oz9938 - pin 6 masa
DT8211A0PIN 9 LA MASA
SS1091--pin 24 la masa
fan 7314-pin 1 la masa
BIT 3193-PIN 15 IN AER
BIT3105-PIN 4 IN AER
BD9884VF = dioda led cu k la masa
MP1038 / MP1049EM Se anuleaza protectia printr-o rezistenta de 10k pusa la pin 6 si masa
TL 494-PIN 15 IN AER
CHZ9CFES[AM9000ES]--AOC236 philips - pin 1 la masa
SEM2005-2006[2105]-IN pin 1 se pune o dioda led cu catodul la masa
sem2106=pin 5 la masa
lx1692=o dioda led cu catodul la masa pe pin 4
BD9893F-PIN 10 LA MASA
VERIFICATE BY NELU
3.5KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
8.9KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
3
24KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
4
30.4KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
5
25.4KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
6
3.7KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
7OZ9938
18.6KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
8
21.9KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
9

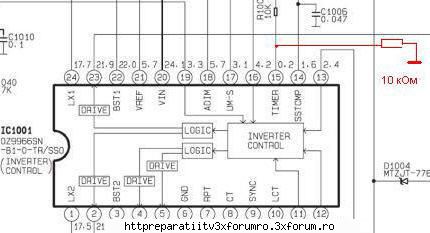

OZ9966sn
12.4KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|

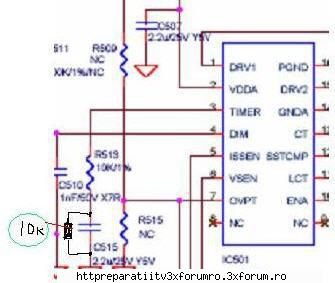

mp1008
12.5KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
fan7314
3.2KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
preluare
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 10 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|

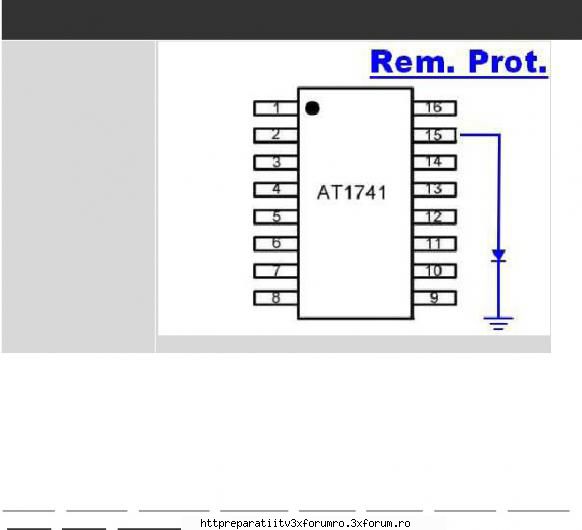

AT1741 Remove Protection
23.6KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 9 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|

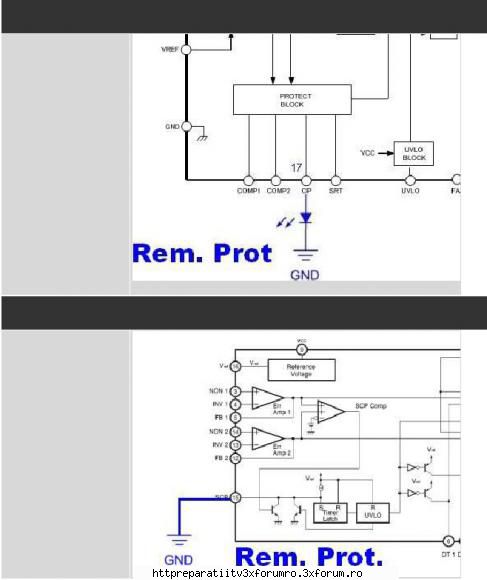

BA9741F Eliminar la protección
si bd9897
31.5KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 9 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|

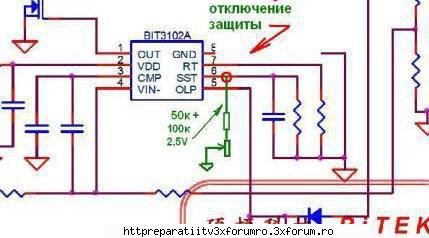

BIT3102A Eliminar la protección
19.3KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 9 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|

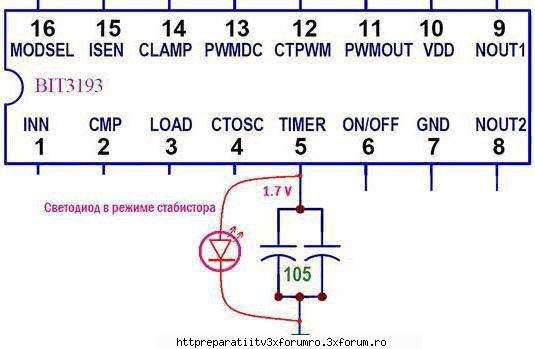

BIT3193 Eliminar la protección
25.2KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 9 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|

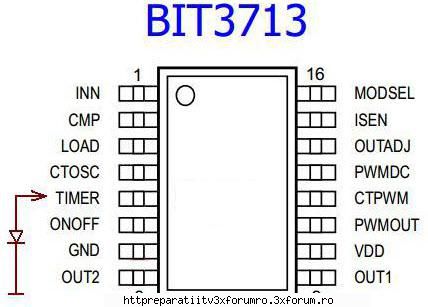

BIT3713 Eliminar la protección
25.2KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 9 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
FAN7311 Eliminar la protección
24.4KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 9 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
FAN7314 Eliminar la protección
preluare
25.8KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 9 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
TA9687GN
Resistenza da 47 KOhm tra pin 12 (TIMER) e massa
_________________________________________________________________________________________________________________________________________
OZ9937
Resistenza da 47 KOhm tra pin 14 (TIMER) e massa
_________________________________________________________________________________________________________________________________________
OZ9966SN
Resistenza da 10 KOhm tra pin 15 (TIMER) e massa
_________________________________________________________________________________________________________________________________________
BD9270F
Resistenza da 10 KOhm tra pin 13 (CP) e massa
_________________________________________________________________________________________________________________________________________
OZ9976
Resistenza 10 KOhm tra pin 11 (TIMER) e massa
_________________________________________________________________________________________________________________________________________
OZ972GN montato su inverter V370H-L01
LED tra pin 8 e massa
TL5001 = pin 5 a massa
TL1451 = pin 15 a massa
TL5451 = pin 15 a massa
BA9741 = pin 15 a massa
BA9743 = pin 15 a massa
MB3775 = pin 15 a massa
AT1741 = pin 15 a massa
AT1380 = pin 2 a massa
KA7500 = pin 1 e 16 a massa
TL494 = pin 1 e 16 a massa
FA3629 = pin 15 e 16 a massa
FA3630 = pin 7 e 10 a massa
OZ960 - OZ962 = pin 2 a massa
OZ965 = pin 4 e 6 a massa
BIT3101 = scollegare pin 2 e 15
BIT3102 = scollegare pin 5
BIT3105 = scollegare pin 4
BIT3106 = scollegare pin 4 e 27
BIT3107 = scollegare pin 4
BIT3193 = scollegare pin 3 e 15
AAT1100 = pin 8 a massa.
AAT1107 = pin 15 a massa.
OZ9938 =
MP1038EY = collegare tra loro i pins 2 e 11
TL5001 = pin 5 a massa
TL1451 = pin 15 a massa
TL5451 = pin 15 a massa
BA9741 = pin 15 a massa
BA9743 = pin 15 a massa
MB3775 = pin 15 a massa
AT1741 = pin 15 a massa
AT1380 = pin 2 a massa
KA7500 = pins 1 e 16 a massa
TL494 = pins 1 e 16 a massa (se non riesce,mettere a massa solo il pin 4)
FA3630 = pins 7 e 10 a massa
OZ960 - OZ962 = pin 2 a massa
OZ965 = pins 4 e 6 a massa
OZ9RR = pins 8 e 9 a massa
BD9884 = pins 17 e 18 a massa
AAT1107 = pin 15 a massa
AAT1100 = pin 8 a massa
SEM 2006 : Pin 5 GND.
MP 3810 resistenza da 82 K pin 6 e massa.
8.7KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 8 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
MP 3810 resistenza da 82 K pin 6 e massa.
LM 2901 ( inverter Sharp ) Resistenza da 82 K tra pin 6 e massa.
OZ 9938 GN Pin 3 ( Timer ) GND ( a massa )
AAT1107 = mettere a massa il pin 15
AAT1100 = mettere a massa il pin 8
OZ9643N
Resistenza da 20 KOhm tra pin 1 e massa.
____________________________________________________________________________________________________________________
DDA009
Applicare 3 Volts al pin 18 (V COMP)
__________________________________________________________________________________________________________________
OZ5508G / N
LED sul pin 3 in parallelo al condensatore
__________________________________________________________________________________________________________________
BD9275F
Resistenza da 1 KOhm tra pin 11 (TIMER) e massa
BD9937
REZISENTA DE 82K LA MASA
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 8 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
MP1048
REZ.10K PE PIN 6
11.9KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 6 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
paun_nl a scris:
TL5001 5-la-sol scurt-circuit
TL1451-15-sol scurt-circuit
TL5451-15-sol scurt-circuit
BA9741-15-sol scurt-circuit
BA9743-15-sol scurt-circuit
MB3775 15-la-sol scurt-circuit
AT1741 15-la-sol scurt-circuit
AT1380 2-la-sol scurt-circuit
KA7500 1 și 16 la sol scurt-circuit
TL494 1 și 16 la sol scurt-circuit
FA3629 15 și 16 vor condensator extern scurt-circuit
FA3630 7 și 10-la-sol scurt-circuit
OZ960 OZ962 2-la-sol scurt-circuit
OZ965 4-a-sol scurt-circuit
OZ9RR 8-a-sol scurt-circuit
BIT3101 2 și aspirație 15-pini aer
BIT3102 5 golirea pini
BIT3105 4 pini de aspirare a aerului
BIT3106 4-pini și 27 de aspirare a aerului
BIT3107 4 pini de aspirare a aerului
BIT3193 15 pini de aspirare a aerului
AAT1100 8-a-sol scurt-circuit
AAT1107 15-la-sol scurt-circuit |
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 4 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
oz964gn--pin 2 cu un led cu k la masa sau pin 4 prin r5k6 la 12v cu un led cu k la masa
12.5KB
_______________________________________
Reparatii tv !
tel.0729346286
|
|
| pus acum 3 ani |
|
paun_nl
Administrator
Din: alexandria
Inregistrat: acum 17 ani
Postari: 2718
|
|
OZ9966
