reparatiitv / ELECTRONICA DE LA A la Z ! /

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD

Pagini: 1 2

Moderat de bughiudan, valybadea78

#16

paun_nl
Administrator
Din: alexandria
Postari: 2718

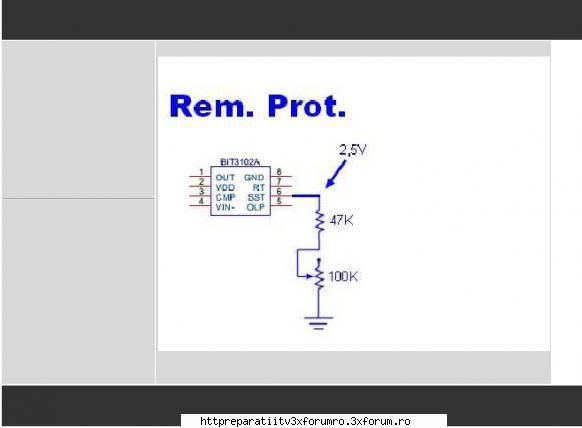

BIT3102A Eliminar la protección

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD - BIT3102A Eliminar la protección - ELECTRONICA DE LA A la Z ! — ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD – poza de paun_nl, in ELECTRONICA DE LA A la Z ! · 19.3KB

_______________________________________
Reparatii tv !
tel.0729346286

#17

paun_nl
Administrator
Din: alexandria
Postari: 2718

BIT3193 Eliminar la protección

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD - BIT3193 Eliminar la protección - ELECTRONICA DE LA A la Z ! — ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD – poza de paun_nl, in ELECTRONICA DE LA A la Z ! · 25.2KB

_______________________________________
Reparatii tv !
tel.0729346286

#18

paun_nl
Administrator
Din: alexandria
Postari: 2718

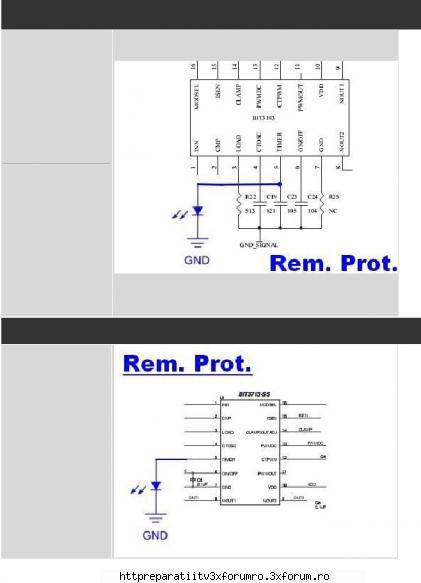

BIT3713 Eliminar la protección

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD - BIT3713 Eliminar la protección - ELECTRONICA DE LA A la Z ! — ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD – poza de paun_nl, in ELECTRONICA DE LA A la Z ! · 25.2KB

_______________________________________
Reparatii tv !
tel.0729346286

#19

paun_nl
Administrator
Din: alexandria
Postari: 2718

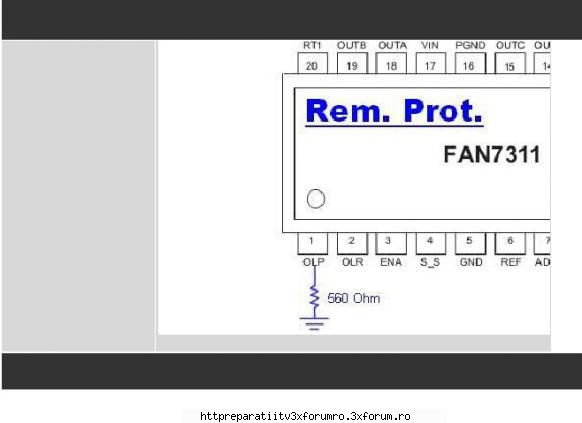

FAN7311 Eliminar la protección

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD - FAN7311 Eliminar la protección - ELECTRONICA DE LA A la Z ! — ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD – poza de paun_nl, in ELECTRONICA DE LA A la Z ! · 24.4KB

_______________________________________
Reparatii tv !
tel.0729346286

#20

paun_nl
Administrator
Din: alexandria
Postari: 2718

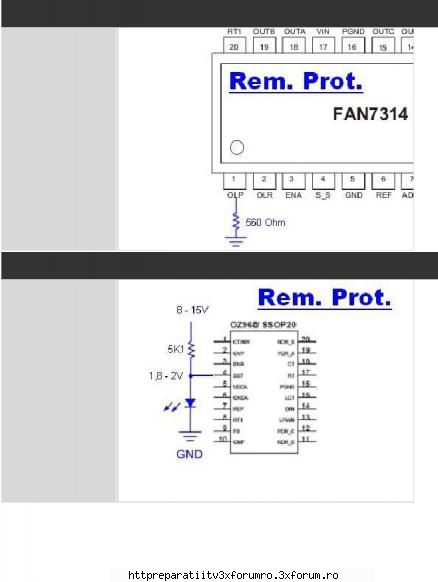

FAN7314 Eliminar la protección

preluare
http://www.google.com/url?sa=t&rct= ... mp;cad=rja

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD - FAN7314 Eliminar la protección - ELECTRONICA DE LA A la Z ! — ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD – poza de paun_nl, in ELECTRONICA DE LA A la Z ! · 25.8KB

_______________________________________
Reparatii tv !
tel.0729346286

#21

paun_nl
Administrator
Din: alexandria
Postari: 2718

https://www.google.ro/url?sa=t&rct= ... BRdQskUPHA

TA9687GN

Resistenza da 47 KOhm tra pin 12 (TIMER) e massa

_________________________________________________________________________________________________________________________________________

OZ9937

Resistenza da 47 KOhm tra pin 14 (TIMER) e massa

_________________________________________________________________________________________________________________________________________

OZ9966SN

Resistenza da 10 KOhm tra pin 15 (TIMER) e massa

_________________________________________________________________________________________________________________________________________

BD9270F

Resistenza da 10 KOhm tra pin 13 (CP) e massa

_________________________________________________________________________________________________________________________________________

OZ9976

Resistenza 10 KOhm tra pin 11 (TIMER) e massa

_________________________________________________________________________________________________________________________________________

OZ972GN montato su inverter V370H-L01

LED tra pin 8 e massa

TL5001 = pin 5 a massa
TL1451 = pin 15 a massa
TL5451 = pin 15 a massa
BA9741 = pin 15 a massa
BA9743 = pin 15 a massa
MB3775 = pin 15 a massa

AT1741 = pin 15 a massa
AT1380 = pin 2 a massa
KA7500 = pin 1 e 16 a massa
TL494 = pin 1 e 16 a massa
FA3629 = pin 15 e 16 a massa
FA3630 = pin 7 e 10 a massa

OZ960 - OZ962 = pin 2 a massa
OZ965 = pin 4 e 6 a massa
BIT3101 = scollegare pin 2 e 15
BIT3102 = scollegare pin 5
BIT3105 = scollegare pin 4
BIT3106 = scollegare pin 4 e 27

BIT3107 = scollegare pin 4
BIT3193 = scollegare pin 3 e 15
AAT1100 = pin 8 a massa.
AAT1107 = pin 15 a massa.

OZ9938 =

MP1038EY = collegare tra loro i pins 2 e 11

TL5001 = pin 5 a massa

TL1451 = pin 15 a massa

TL5451 = pin 15 a massa

BA9741 = pin 15 a massa

BA9743 = pin 15 a massa

MB3775 = pin 15 a massa

AT1741 = pin 15 a massa

AT1380 = pin 2 a massa

KA7500 = pins 1 e 16 a massa

TL494 = pins 1 e 16 a massa (se non riesce,mettere a massa solo il pin 4)

FA3630 = pins 7 e 10 a massa

OZ960 - OZ962 = pin 2 a massa

OZ965 = pins 4 e 6 a massa

OZ9RR = pins 8 e 9 a massa

BD9884 = pins 17 e 18 a massa

AAT1107 = pin 15 a massa

AAT1100 = pin 8 a massa

SEM 2006 : Pin 5 GND.

MP 3810 resistenza da 82 K pin 6 e massa.

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD - TA9687GN Resistenza da 47 KOhm - ELECTRONICA DE LA A la Z ! — ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD – poza de paun_nl, in ELECTRONICA DE LA A la Z ! · 8.7KB

_______________________________________
Reparatii tv !
tel.0729346286

#22

paun_nl
Administrator
Din: alexandria
Postari: 2718

MP 3810 resistenza da 82 K pin 6 e massa.
LM 2901 ( inverter Sharp ) Resistenza da 82 K tra pin 6 e massa.
OZ 9938 GN Pin 3 ( Timer ) GND ( a massa )
AAT1107 = mettere a massa il pin 15

AAT1100 = mettere a massa il pin 8
OZ9643N

Resistenza da 20 KOhm tra pin 1 e massa.

____________________________________________________________________________________________________________________

DDA009

Applicare 3 Volts al pin 18 (V COMP)

__________________________________________________________________________________________________________________

OZ5508G / N

LED sul pin 3 in parallelo al condensatore

__________________________________________________________________________________________________________________

BD9275F

Resistenza da 1 KOhm tra pin 11 (TIMER) e massa

BD9937
REZISENTA DE 82K LA MASA

https://www.google.ro/url?sa=t&rct= ... 17HNeYEP9g

_______________________________________
Reparatii tv !
tel.0729346286

#23

paun_nl
Administrator
Din: alexandria
Postari: 2718

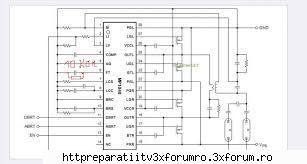

MP1048
REZ.10K PE PIN 6

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD - MP1048 REZ.10K PE PIN 6 - ELECTRONICA DE LA A la Z ! — ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD – poza de paun_nl, in ELECTRONICA DE LA A la Z ! · 11.9KB

_______________________________________
Reparatii tv !
tel.0729346286

#24

paun_nl
Administrator
Din: alexandria
Postari: 2718

paun_nl a scris:

TL5001 5-la-sol scurt-circuit
TL1451-15-sol scurt-circuit
TL5451-15-sol scurt-circuit
BA9741-15-sol scurt-circuit
BA9743-15-sol scurt-circuit
MB3775 15-la-sol scurt-circuit
AT1741 15-la-sol scurt-circuit
AT1380 2-la-sol scurt-circuit
KA7500 1 și 16 la sol scurt-circuit
TL494 1 și 16 la sol scurt-circuit
FA3629 15 și 16 vor condensator extern scurt-circuit
FA3630 7 și 10-la-sol scurt-circuit
OZ960 OZ962 2-la-sol scurt-circuit
OZ965 4-a-sol scurt-circuit
OZ9RR 8-a-sol scurt-circuit
BIT3101 2 și aspirație 15-pini aer
BIT3102 5 golirea pini
BIT3105 4 pini de aspirare a aerului
BIT3106 4-pini și 27 de aspirare a aerului
BIT3107 4 pini de aspirare a aerului
BIT3193 15 pini de aspirare a aerului
AAT1100 8-a-sol scurt-circuit
AAT1107 15-la-sol scurt-circuit

http://www.fileshare.ro/e3427201227

_______________________________________
Reparatii tv !
tel.0729346286

#25

paun_nl
Administrator
Din: alexandria
Postari: 2718

oz964gn--pin 2 cu un led cu k la masa sau pin 4 prin r5k6 la 12v cu un led cu k la masa

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD - oz964gn--pin 2 cu un led cu k - ELECTRONICA DE LA A la Z ! — ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD – poza de paun_nl, in ELECTRONICA DE LA A la Z ! · 12.5KB

_______________________________________
Reparatii tv !
tel.0729346286

#26

paun_nl
Administrator
Din: alexandria
Postari: 2718

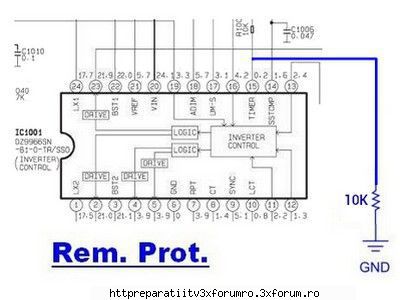

OZ9966

ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD - paun_nl - ELECTRONICA DE LA A la Z ! — ANULARE PROTECTII INVERTOARE , MONITOARE SI LCD – poza de paun_nl, in ELECTRONICA DE LA A la Z ! · 22.8KB

_______________________________________
Reparatii tv !
tel.0729346286
